Isolatiemaatregelen tussenwoning jaren 80
Deze jaren '80-tussenwoningen zijn gemetselde bakstenen gevels met weinig glasoppervlak. Dubbel glas, dak- en spouwmuurisolatie wordt vanaf de jaren ’80 toegepast. In de jaren '70 en '80 zijn grote woonwijken gerealiseerd met slingerende doorgaande wegen, doodlopende toegangswegen en woonerven, ook wel ‘bloemkoolwijken’ genoemd.
Kenmerken van deze woningen
- Systeembouw ontwikkelt zich verder
- De wanden die de woningen scheiden van elkaar zijn van prefab-beton of gietbouw
- Stapelbouw met kalkzandsteen komt ook voor
- Betonvloeren
- Bakstenenarchitectuur
- Binnenspouwbladen van houtskeletbouw of beton
- Grote variatie in plattegronden en dakvormen
- Aangebouwde bergingen
Vanaf 1975 geldt er een minimale warmteweerstand van 1,3 m²K/W voor het dak en een dichte gevel. De oorspronkelijke woningen zijn dus naar de huidige maatstaven matig geïsoleerd zijn.

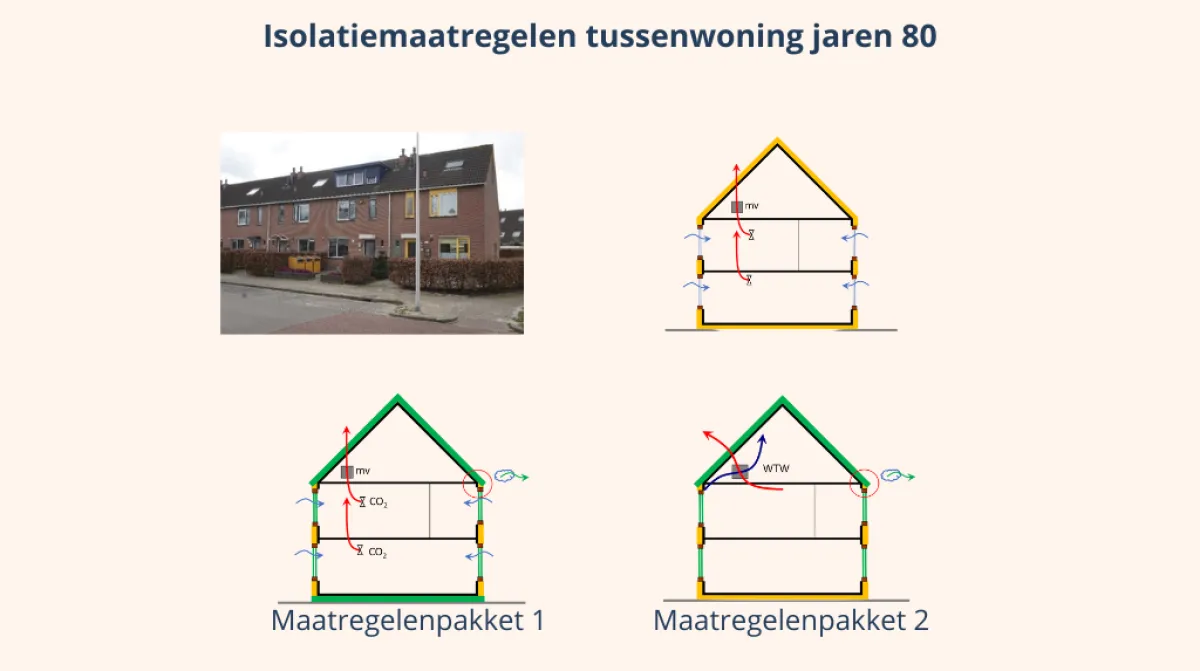

Toelichting bij deze afbeelding
| Bouwdeel huis | Eigenschappen | Specificaties |
|---|---|---|
| Begane grondvloer | geïsoleerde vloer (bouwjaarklasse 1975-1982) | Rc = 0,52 m²K/W |
| Voor- achtergevel | geïsoleerde spouwmuur (bouwjaarklasse 1975-1988) | Rc = 1,30 m²K/W |
| Hellend dak | geïsoleerd dak (bouwjaarklasse 1975-1988) | Rc = 1,30 m²K/W |
| Ramen | conventioneel dubbel glas | Uw = 2,90 W/m²K |
| Voor- en achterdeur | ongeïsoleerde deur | Ud = 3,40 W/m²K |
| Infiltratie | matige kier- en naaddichting | qv;10 = 2,00 dm3/s.m2 |
| Ventilatiesysteem | natuurlijke toevoer en mechanische afvoer | systeem C1 |
| Netto-warmtebehoefte 111 kWh/m² | Standaard ≤ 60 kWh/m² |
2 maatregelenpakketten om te voldoen aan de Standaard
Er zijn 2 verschillende maatregelenpakketten voor een tussenwoning jaren ’80 om aan de Standaard te voldoen. Elk pakket wordt kort beschreven. In het schema onderaan deze pagina vind je een overzicht van het bouwdeel, de huidige situatie en de aanvullende maatregelen.
Maatregelenpakket 1
In dit maatregelenpakket isoleer je de begane grondvloer en het hellende dak. Daarnaast wordt het dubbel glas vervangen door HR++-glas. Het ventilatiesysteem is op basis van CO2-meting en bestaat uit luchttoevoer via zelfregelende roosters (zr-roosters) en afzuiging in woonkamer en hoofdslaapkamer. In combinatie met een aanscherping van de luchtdichtheid voldoet de woning aan de ‘Standaard voor woningisolatie’.
Maatregelenpakket 2
In het tweede maatregelenpakket is gekozen voor balansventilatie met WTW. In combinatie met dakisolatie aan de binnenzijde, glasvervanging en het beperken van de kier- en naaddichting voldoet de woning aan de ‘Standaard voor woningisolatie’ voldaan.
Vergelijk de maatregelenpakketten
In dit schema zie je per bouwdeel de huidige situatie en de maatregelen die nodig zijn om aan de Standaard te voldoen.
Maatregelenpakket 1
| Bouwdeel | Huidige situatie | Maatregelen | Specificatie |
|---|---|---|---|
| Begane grondvloer | geïsoleerde vloer (bouwjaarklasse 1975-1982) | vloerisolatie 150 mm (EPS / PIR), bodemisolatie is ook mogelijk, dit vraagt een grotere isolatiedikte | Rc = 3,48 m²K/W |
| Hellend dak | geïsoleerd dak (bouwjaarklasse 1975-1982) | dakisolatie 270 mm aan buitenzijde, isolatie van EPS of PIR | Rc = 6,30 m²K/W |
| Voordeur | ongeïsoleerde deur | geïsoleerde deur | Ud = 2,00 W/m²K |
| Ramen | conventioneel dubbel glas | overal HR++-glas | Uw = 1,80 W/m²K |
| Infiltratie | matige kier- en naaddichting | verbeteren kier- en naaddichting: bij aanbrengen isolatie, tochtband kozijnen, afdichten doorvoeringen in begane grondvloer en dak (gebruik manchetten), kier- en naden t.p.v. woningscheidende wand/meterkast | qv;10;ref ≤ 0,70 dm3/s.m² |
| Ventilatiesysteem | natuurlijke toe- en afvoer | Natuurlijke toevoer (zr-roosters) en mechanische afvoer met CO2-meting in woonkamer en hoofdslaapkamer | systeem C4c |
| Netto-warmtebehoefte na maatregelen 58 kWh/m² | Standaard ≤ 60 kWh/m² | ||
Maatregelenpakket 2
| Bouwdeel | Huidige situatie | Maatregelen | Specificatie |
|---|---|---|---|
| Hellend dak | geïsoleerd dak (bouwjaarklasse 1975-1982) | dakisolatie 150 mm aan binnenzijde (bv. minerale wol of EPS) | Rc = 3,55 m²K/W |
| Ramen | conventioneel dubbel glas | overal HR++-glas | Uw = 1,80 W/m²K |
| Infiltratie | matige kier- en naaddichting | verbeteren kier- en naaddichting: bij aanbrengen isolatie, tochtband kozijnen, afdichten doorvoeringen in dak (gebruik manchetten), kier- en naden t.p.v. woningscheidende wand/meterkast | qv;10;ref ≤ 1,00 dm3/s.m² |
| Ventilatiesysteem | natuurlijke toe- en mechanische afvoer | mechanische toevoer en mechanische afvoer met WTW | systeem D2 |
| Netto-warmtebehoefte na maatregelen 59 kWh/m² | Standaard ≤ 60 kWh/m² | ||
